  我廠專門生產銷售橋梁鉆孔灌注樁用超聲波檢測管，符合GECS21：2000的技術規程和JT/T705－2007標準，是市場上一種應用于超聲波檢測的可靠系統。產品采用高強鋼管專業成型，接頭自行研制開發，安裝方便、快捷，省工省時，已用于多條高速公路橋梁建設。

  一、設計原理
      采用鋼管專業成型后，利用扣件和定位內管連接、鎖緊密封膠圈，圈子軸向端面密封，有效防松動，以達到混凝土防滲漏的目的，方便快捷、安全可靠、成本降低。超聲波管成品通常包括已成型標準長度為9M.6M.3M的鋼管和一個密封圈及一個扣件，可以預留一個通道使探測頭直達樁基底部。

  二、產品規格


  型 號	外徑	壁厚	長度
  SCG 50x1.2-SK	50	1.2	3000	6000	9000
  SCG 50x1.5-SK	50	1.5	3000	6000	9000
  SCG 50x1.8-SK	50	1.8	3000	6000	9000






  三、產品優點
      1. 簡易插接件連接、不需工地以外的準備工作，不需任何設備、簡便快捷（比傳統的方法快5倍）、容易固定于鋼筋籠架、不受惡劣天氣的影響，可靠性高。
      2. 節省成本、節省準備時間、不需技工、節省損耗（可根據客戶要求訂做不同型號的短管）、不受場地限制
      3. 安全、不需在工地進行焊接工作。
      4.連接牢固，其中Φ50×1.2mm聲測管抗拉強度達500Mpa。

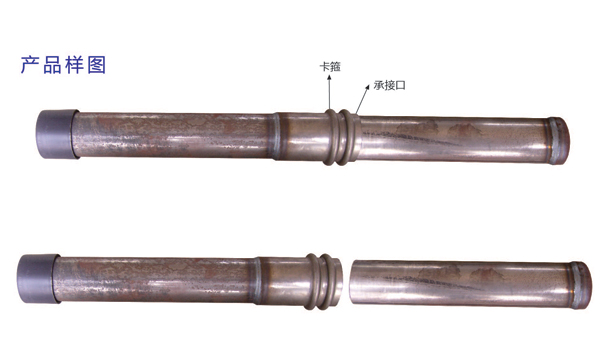

  四、產品樣圖






  五、聲測管拼裝
      1. 將聲測管（底管）裝到鋼筋籠架，注意將底蓋安裝到鋼筋籠的底部，并用鐵絲固定好。。
      2. 在中管（或頂管）的定位內管上裝上密封圈，再將定位內管插入底管確保橡膠密封圈未被擠壓變形，再裝上扣件，用內六角扳手鎖緊。（注意：中管鎖緊時，頂端應及時蓋上頂蓋，可有效阻止外部雜物進入）

  六、技術安裝
      聲測管的埋置：樁徑為0.6－1.0M時，宜埋兩根管；樁徑為1.0-2.5M時，宜埋三根管，按等邊三角形布置；2.5M以上時，宜埋四根管，按正方形布置（如圖所示）。聲測管的埋設高度應與灌注樁的底部齊平，管的上端應高于樁頂表面300-500mm，同一根樁的聲測管外露高度應相同。埋設時，聲測管的下端應封閉，上端應加塞子；聲測管應牢固連接在鋼筋籠內側，每2M設立一個固定點；若無鋼筋籠的部位，則應用鋼筋支架固定。


  	七、產品現場圖
